钻头种类及其用途

分享到:

麻花钻

麻花钻是运用最多的孔加工工具。通常,直径范围为0.25至80 mm。主要由钻头工作部分和柄部构成。工作部分有两个螺旋槽,看上去像麻花,因此得名。为了减少钻孔时导向部与孔壁间的摩擦,麻花钻从钻头尖端到柄部逐渐减少直径为倒锥形。麻花钻螺旋角主要影响刃口前角的大小、刀瓣的强度和排屑性能,通常为25°~32°。螺旋槽可通过铣削、磨削、热轧或热挤压展开加工。钻头的前端经刃磨后形成切削部分。标准麻花钻的切削部分顶角为118,横刃斜角为40°~60°,后角为8°~20°。由于结构上的原因,前角在外缘处大、向中间逐渐减小,横刃处为负前角(可达-55°左右),钻削时起挤压作用。

钻头种类及其用途


为了改善麻花钻的切削性能,可根据被加工材料的性质将切削部分修磨成各种外形(如群钻)。麻花钻的柄部形式有直柄和锥柄两种,加工时前者夹在钻夹头中,后者插在机床主轴或尾座的锥孔中。一般麻花钻用高速钢制造。镶焊硬质合金刀片或齿冠的麻花钻适于加工铸铁、淬硬钢和非金属材料等,整体硬质合金小麻花钻用于加工仪表零件和印刷线路板等。

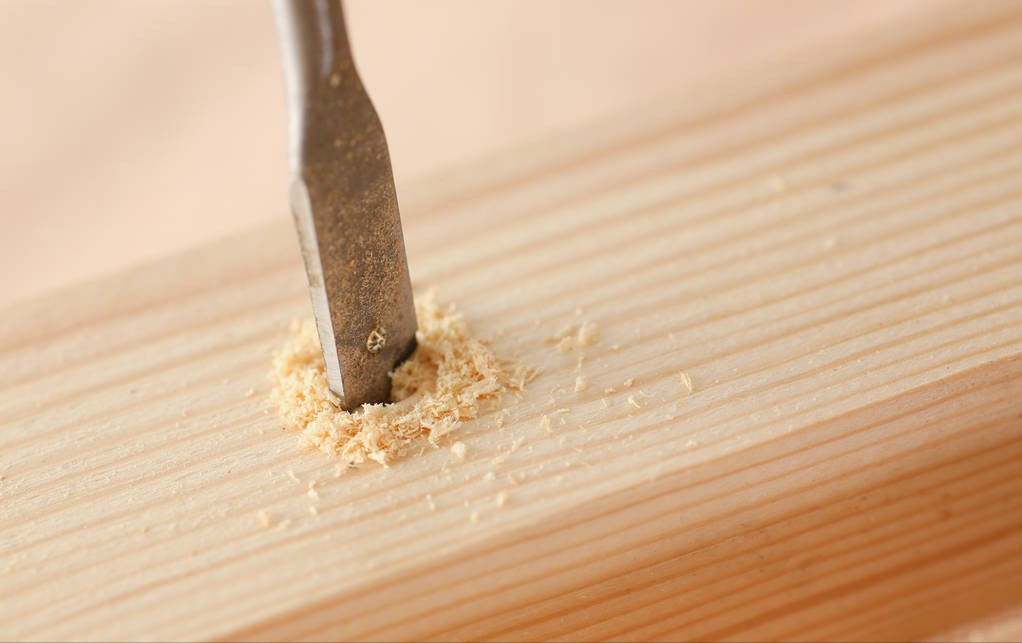

扁钻

扁钻的切削部分为铲形,结构简单,制造成本低,切削液轻易导入孔中,但切削和排屑性能较差。扁钻的结构有整体式和装配式两种。整体式主要用于钻削直径0.03~0.5毫米的微孔。装配式扁钻刀片可换,可采用内冷却,主要用于钻削直径25~500毫米的大孔。

钻头种类及其用途


深孔钻

深孔钻通常是指加工孔深与孔径之比大于6的孔的刀具。常用的有枪钻、BTA深孔钻、 喷射钻、DF深孔钻等。套料钻也常用于深孔加工。

钻头种类及其用途


扩孔钻

扩孔钻有3~4个刀齿,其刚性比麻花钻好,用于扩大已有的孔并提高加工精度和光洁度。

钻头种类及其用途


锪钻

锪钻有较多的刀齿,以成形法将孔端加工成所需的外形,用于加工各种沉头螺钉的沉头孔,或削平孔的外端面。

钻头种类及其用途

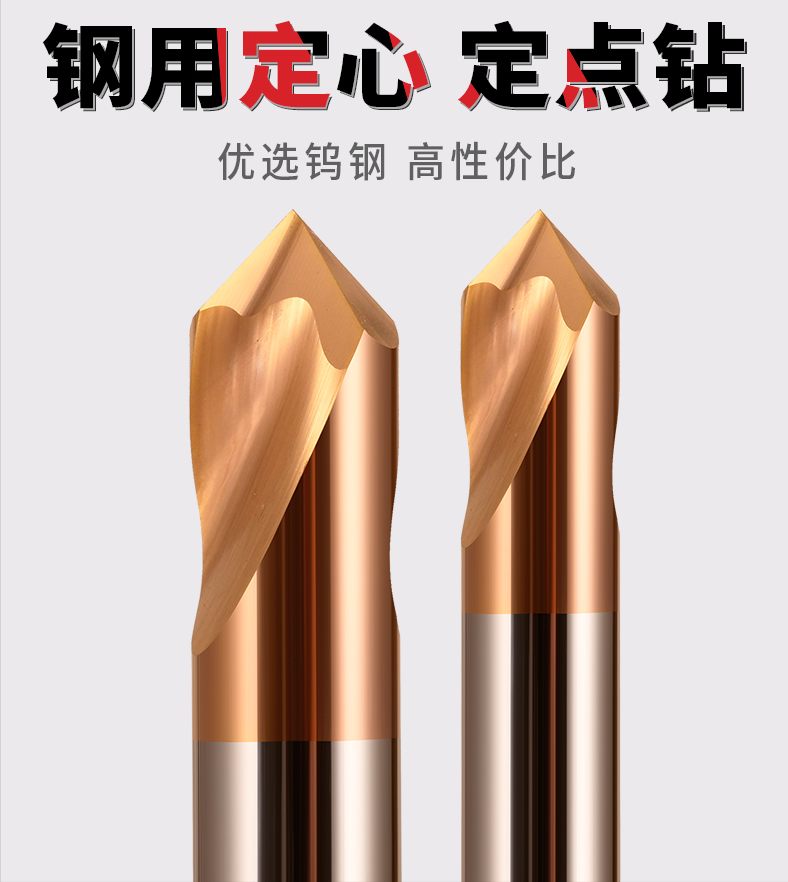

中心钻

中心钻供钻削轴类工件的中心孔用,它实质上是由螺旋角很小的麻花钻和锪钻复合而成,故又称复合中心钻。

扩孔钻有3~4个刀齿,其刚度高于麻花钻。用作缩小原有孔,提升加工精度,擅加工

钻头种类及其用途


锪孔刀

锪孔刀具备更余的刀齿。孔端通过成形方法研磨成所需形状。用作研磨各种沉头螺钉的沉头孔或压平孔的外端面

中心钻

中心钻用作钻轴类工件的中心孔。它主要由麻花钻和小螺旋角的锪孔钻构成,所以又称混合中心钻。
